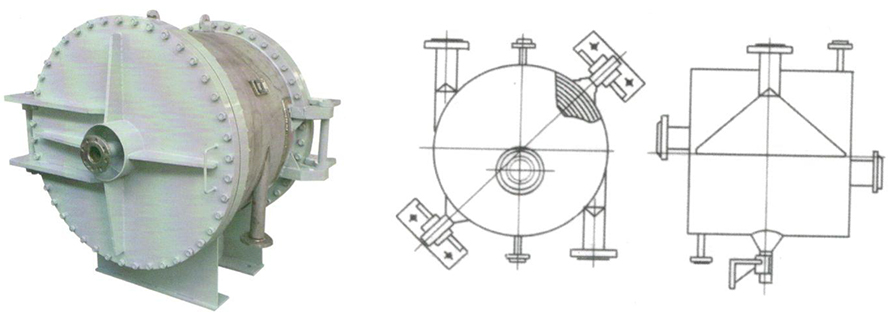

不可拆式（Ⅰ型）、可拆式（Ⅱ、Ⅲ型）螺旋板式換熱器
用途
螺旋板換熱器適用于化工、石油、醫藥、食品、溶劑、輕工、紡織、冶金、軋鋼、焦化等行業。
適用汽-汽、汽-液、液-液對流傳熱，廢熱回收，也可用于蒸汽冷凝和液體蒸發傳熱。
結構及特點
1、本設備有兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、Ⅰ型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別使用有粘性、有沉淀液體的熱交換。
5、Ⅰ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同但其兩個通道可拆開清洗，適用范圍較廣。

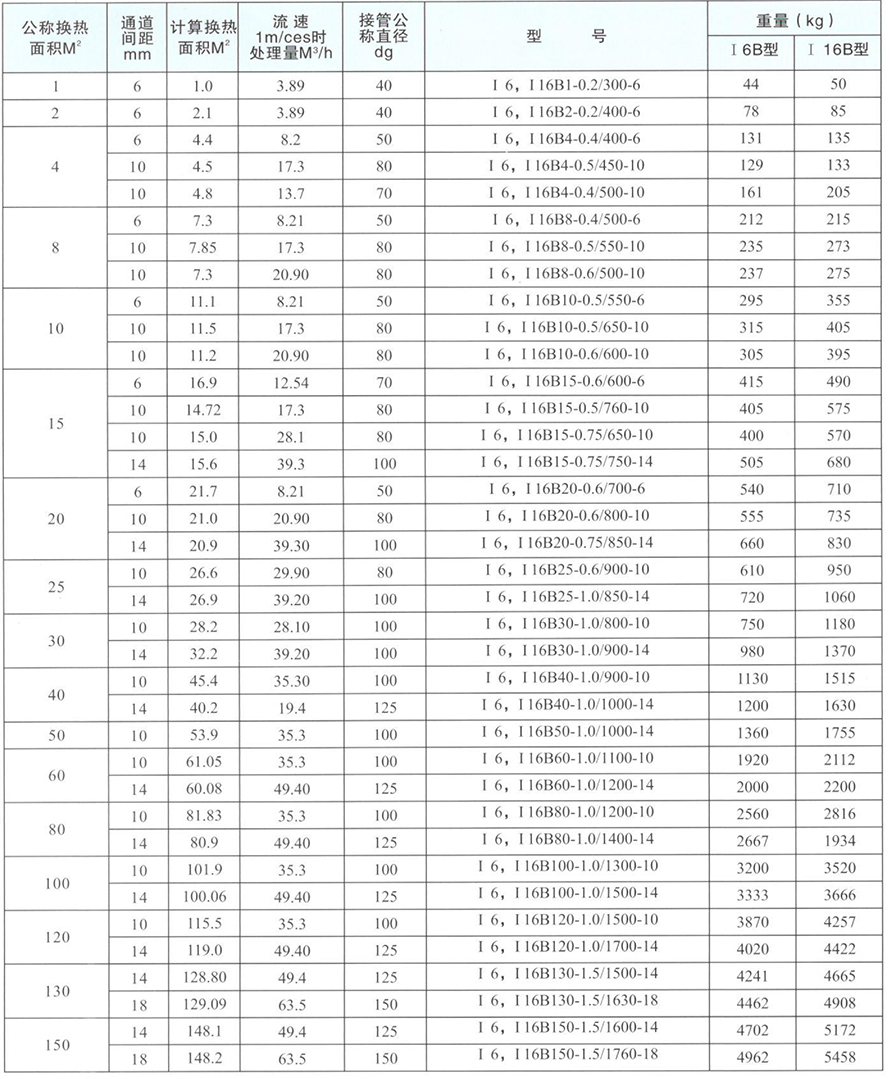

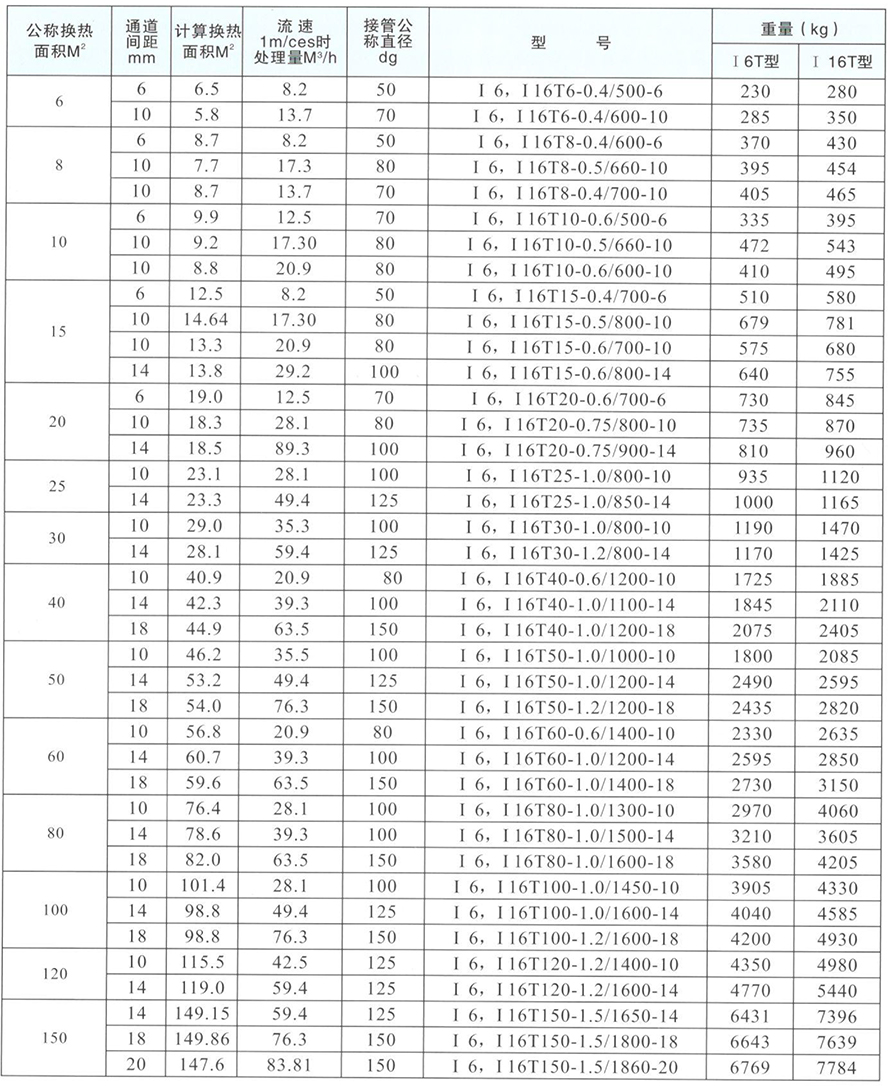

6、螺旋板式換熱器按公稱壓力可分PNO.6、1.0、 1.6. 2.5MPa （系指單通道能承受的Max工作壓力）。按材質可分為碳素剛和不銹鋼。用戶可根據實際工藝情況選用。
